Importação de peças por arquivo JSON

O Cortecloud importa listas de peças, com furações e usinagens, a partir de um arquivo JSON no formato descrito nesta página. É o caminho para um software de projeto de móveis levar o projeto do marceneiro ao Cortecloud: o seu sistema gera o arquivo e o marceneiro o carrega num serviço.

Essa integração não passa pela API Pública: não há credenciais nem rotas envolvidas. O contrato é o formato do arquivo.

Como o marceneiro importa o arquivo

A importação é feita no Cortecloud do marceneiro, pelo navegador do computador. O app mobile não tem essa opção.

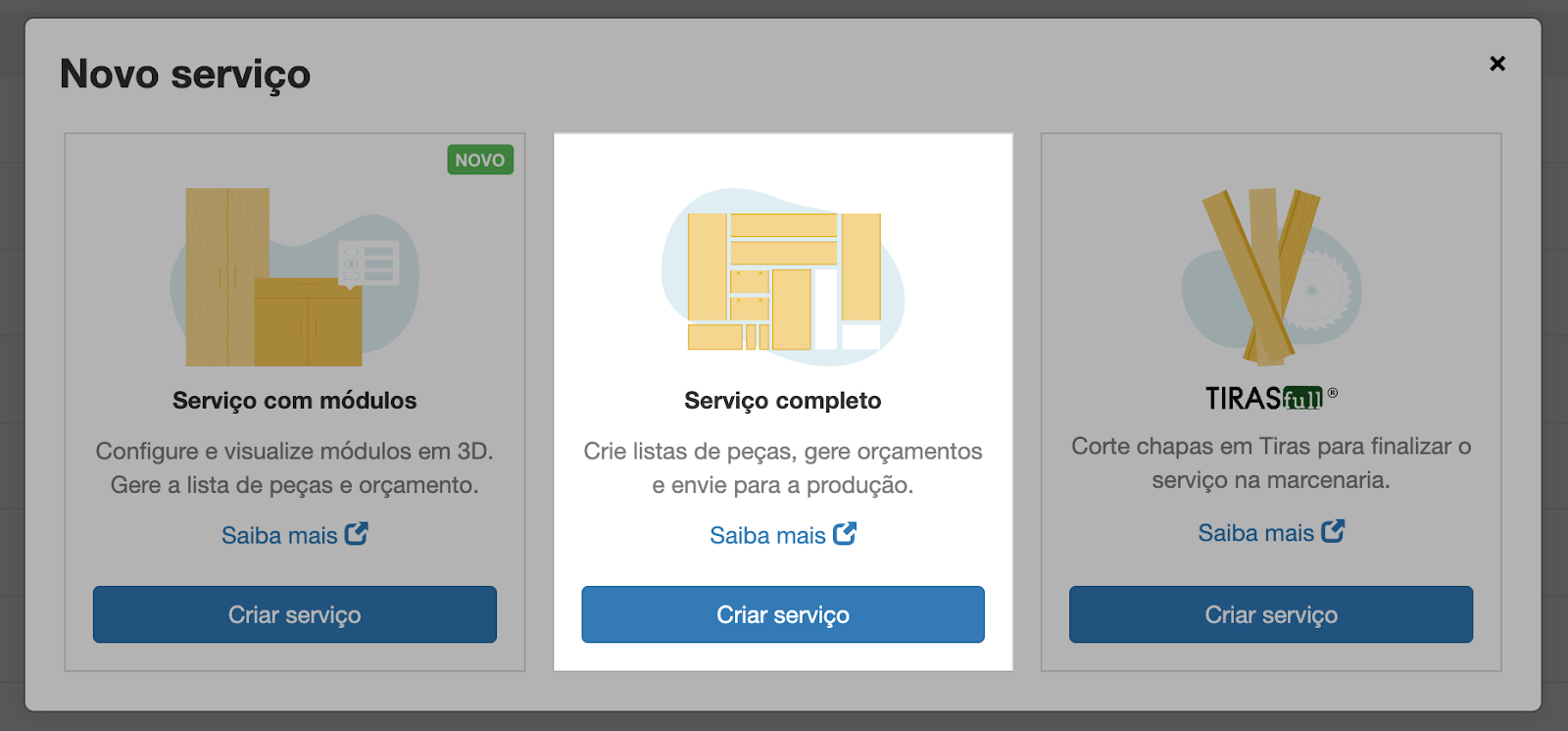

O marceneiro cria um novo serviço do tipo Serviço completo. Serviços com módulos não aceitam importação de peças.

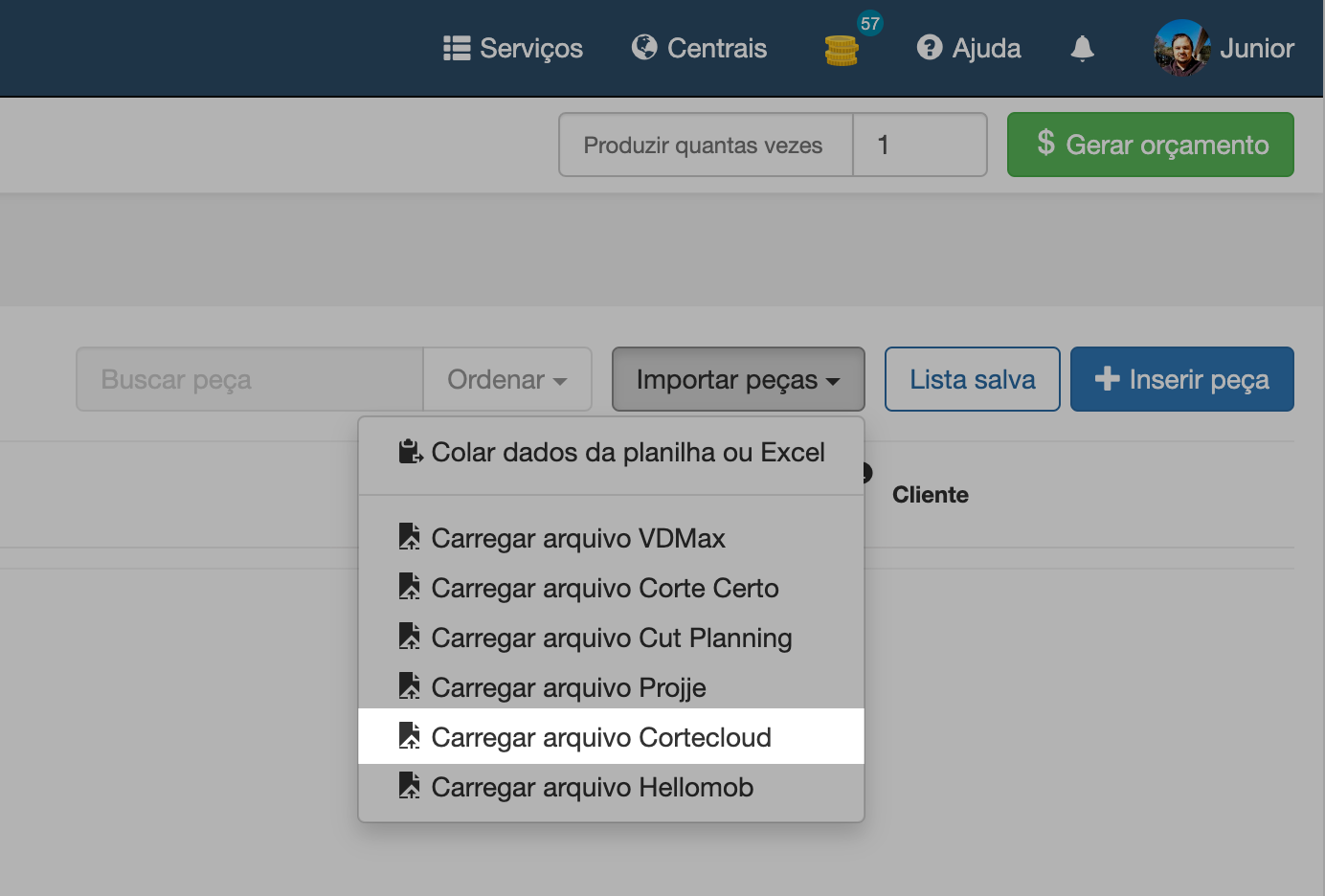

Com a linha de produção do serviço escolhida (sem ela o botão fica desabilitado), ele abre Importar peças e escolhe Carregar arquivo Cortecloud, que aceita arquivos .json.

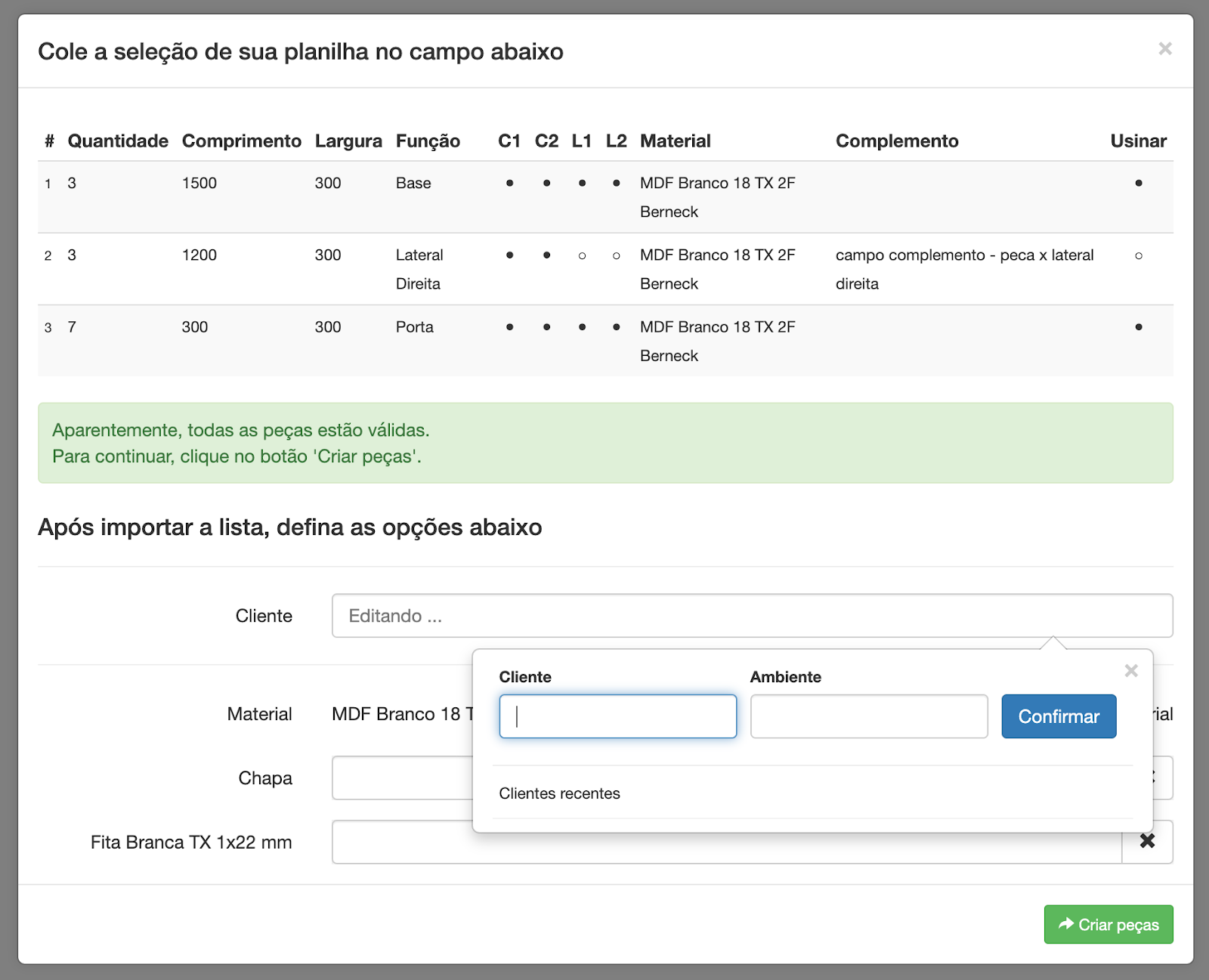

O Cortecloud lista as peças do arquivo e pede que ele vincule cada material do arquivo a uma chapa e a uma fita de borda cadastradas na central (ver vínculo de materiais).

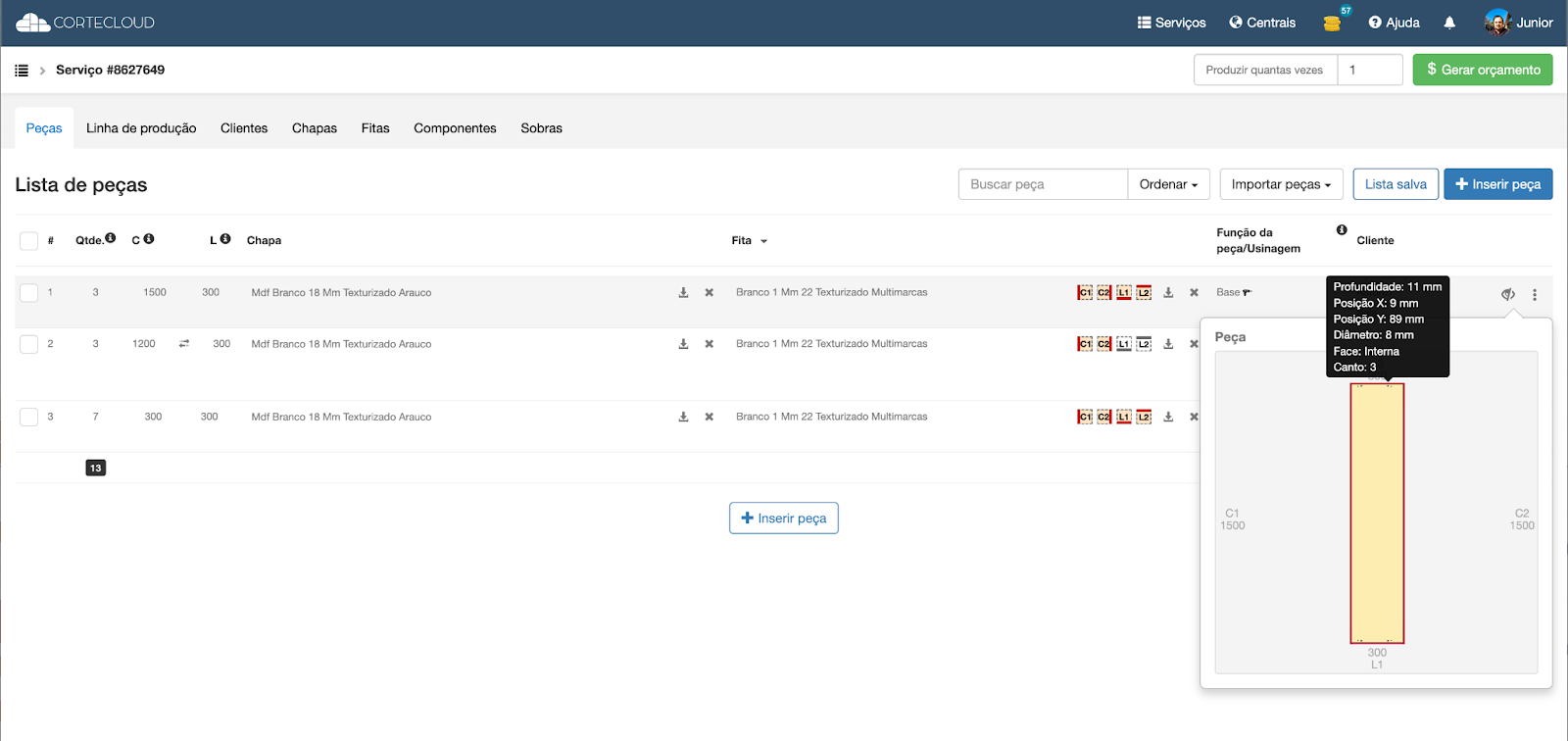

Depois de criar as peças, o marceneiro confere o resultado na lista de peças. Nas peças com usinagem, a miniatura da peça mostra as furações, com as cotas de cada furo.

Use esse fluxo para testar o arquivo que o seu sistema gera: com uma conta de marceneiro no Cortecloud, carregue o arquivo num serviço e confira na miniatura de cada peça se as usinagens ficaram onde deveriam.

Estrutura do arquivo

O arquivo é um objeto com a lista parts, uma entrada por peça:

{
  "parts": [
    {
      "quantity": 1,
      "c": 500,
      "l": 500,
      "function": "Lateral",
      "complement": "Balcao A",
      "c1": "Branco 0.4",
      "c2": null,
      "l1": null,
      "l2": null,
      "material": "Branco 18",
      "machining": {
        "x": 500,
        "y": 500,
        "z": 18,
        "startSide": 0,
        "horizontalDrills": [
          { "corner": 2, "direction": "XP", "x": 0, "y": 69, "z": 10.5, "depth": 24, "diameter": 8, "face": "i" },
          { "corner": 1, "direction": "XP", "x": 0, "y": 37, "z": 10.5, "depth": 24, "diameter": 8, "face": "i" },
          { "corner": 1, "direction": "XP", "x": 0, "y": 57, "z": 9, "depth": 22, "diameter": 8, "face": "i" },
          { "corner": 2, "direction": "XP", "x": 0, "y": 89, "z": 9, "depth": 22, "diameter": 8, "face": "i" },
          { "corner": 3, "direction": "XP", "x": 0, "y": 69, "z": 10.5, "depth": 24, "diameter": 8, "face": "i" },
          { "corner": 0, "direction": "XP", "x": 0, "y": 37, "z": 10.5, "depth": 24, "diameter": 8, "face": "i" },
          { "corner": 0, "direction": "XP", "x": 0, "y": 57, "z": 9, "depth": 22, "diameter": 8, "face": "i" },
          { "corner": 3, "direction": "XP", "x": 0, "y": 89, "z": 9, "depth": 22, "diameter": 8, "face": "i" }
        ],
        "verticalDrills": [
          { "corner": 2, "bolthole": false, "x": 25, "y": 69, "depth": 12, "diameter": 15, "face": "i" },
          { "corner": 1, "bolthole": false, "x": 25, "y": 37, "depth": 12, "diameter": 15, "face": "i" },
          { "corner": 3, "bolthole": false, "x": 25, "y": 69, "depth": 12, "diameter": 15, "face": "i" },
          { "corner": 0, "bolthole": false, "x": 25, "y": 37, "depth": 12, "diameter": 15, "face": "i" }
        ],
        "furrowMachining": {
          "face": "i",
          "depth": 8,
          "width": 6.7,
          "distance": 15
        },
        "furrowMachiningPair": null
      }
    }
  ]
}

Arquivos de exemplo, com os casos de teste e o resultado esperado de cada um, estão na pasta da Serrabits no Google Drive.

Todas as medidas são em milímetros.

Campos da peça

Campo	Tipo	Descrição
`quantity`	inteiro	Quantidade de peças iguais. Precisa ser maior que zero.
`c`	número	Comprimento da peça. Precisa ser maior que zero.
`l`	número	Largura da peça. Precisa ser maior que zero.
`function`	texto	Função da peça no móvel (por exemplo, "Lateral", "Porta", "Base").
`complement`	texto	Texto livre que acompanha a peça, como o nome do módulo ou ambiente.
`c1`, `c2`, `l1`, `l2`	texto ou `null`	Nome da fita de borda aplicada em cada lado da peça (ver sistema de coordenadas), ou `null` para o lado sem fita.
`material`	texto	Nome da chapa de onde a peça é cortada.
`machining`	objeto ou `null`	Furações e usinagens da peça (ver usinagem), ou `null` para peça sem usinagem.

Peças com quantity, c ou l ausentes, zerados ou negativos não são criadas.

Vínculo de materiais

material e as fitas (c1, c2, l1, l2) são os nomes que o seu sistema usa, não códigos do Cortecloud. Na importação, o Cortecloud agrupa as peças por material e o marceneiro escolhe, para cada material, a chapa e a fita de borda da central que correspondem a ele. O marceneiro também pode marcar um material para ser ignorado; as peças dele não são criadas.

Se nenhuma peça do arquivo tiver material, o marceneiro escolhe uma única chapa e uma única fita para todas as peças.

Cada peça pode usar no máximo duas fitas diferentes, e a segunda só é vinculada se a central aceitar duas fitas por peça. Quando a central não aceita, os lados com a segunda fita ficam sem fita.

Sistema de coordenadas

As posições das usinagens são medidas a partir de um dos cantos da peça, com a peça vista pela face interna:

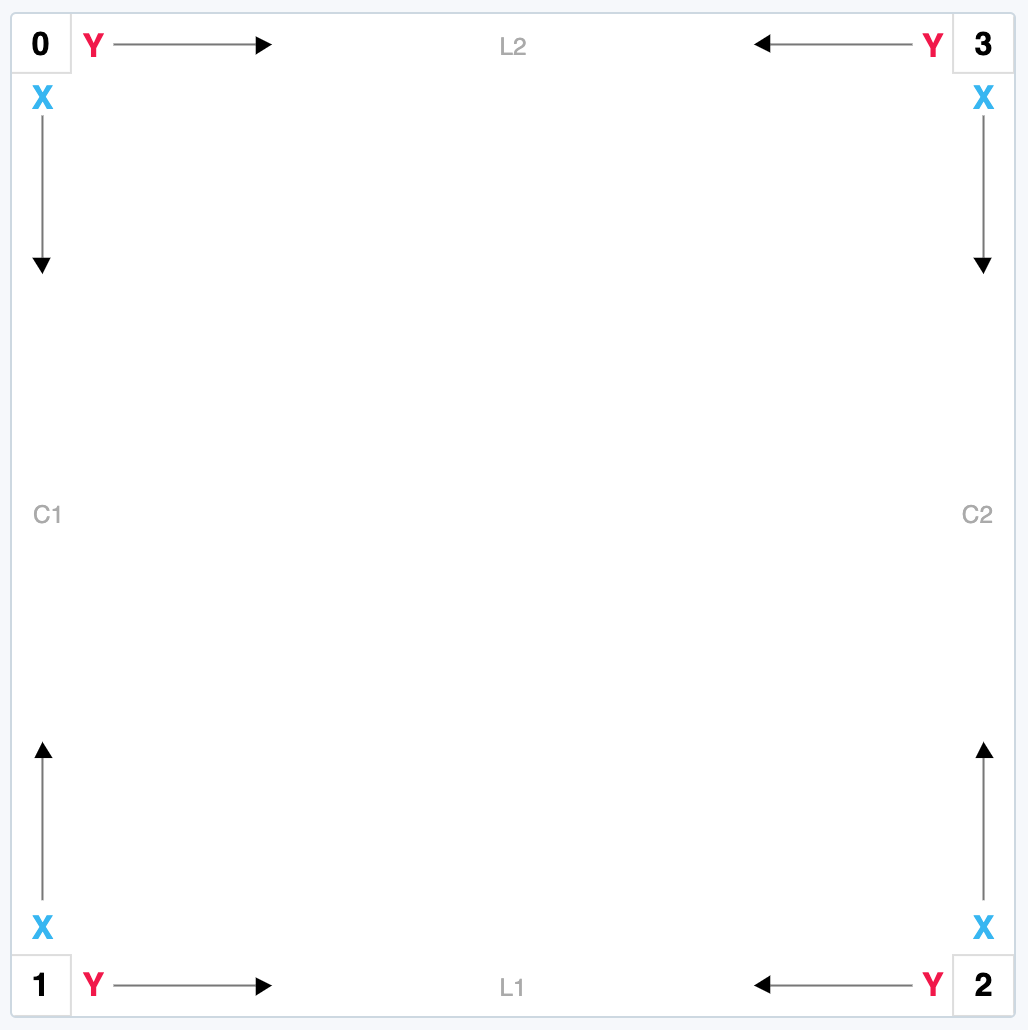

Peça vista de frente com os cantos 0 a 3, os eixos X e Y partindo de cada canto e os lados C1, C2, L1 e L2

Cantos (corner): 0 (superior esquerdo), 1 (inferior esquerdo), 2 (inferior direito) e 3 (superior direito).
Eixos: a partir de cada canto, X corre ao longo do comprimento (lados C) e Y ao longo da largura (lados L), sempre para dentro da peça.
Lados: C1 e C2 são os lados do comprimento; L1 e L2, os da largura.
Segmentos: cada lado também é identificado pelos cantos que o delimitam. C1 é o segmento 0-1, L1 é o 1-2, C2 é o 2-3 e L2 é o 3-0.

Face interna ("i") é a face da frente da peça, a que aparece na imagem; face externa ("e") é a de trás.

Usinagem

O objeto machining descreve as furações e os rasgos de uma peça.

Campo	Descrição
`x`, `y`, `z`	Dimensões da peça no sistema de coordenadas da usinagem. Com `startSide` igual a `0`, `x` é o comprimento (`c`), `y` é a largura (`l`) e `z` é a espessura da chapa.
`startSide`	`0` mantém a usinagem como descrita; `1` gira a usinagem inteira da peça em 90°.
`horizontalDrills`	Lista de furos horizontais: furos feitos no topo da peça (na borda), paralelos às faces.
`verticalDrills`	Lista de furos verticais: furos feitos numa das faces, perpendiculares a ela.
`furrowMachining`	Rasgo ou rebaixo na face interna, ou `null` se não houver.
`furrowMachiningPair`	Rasgo ou rebaixo na face externa, ou `null` se não houver.

Furos horizontais

Campo	Descrição
`corner`	Canto de referência para `x` e `y` (`0` a `3`).
`direction`	`XP` para furos nas bordas L1 ou L2 (segmentos 1-2 e 3-0), que entram na peça na direção do eixo X; `YP` para furos nas bordas C1 ou C2 (segmentos 0-1 e 2-3), que entram na direção do eixo Y.
`x`	Posição no eixo X. Deve ser `0` quando `direction` é `XP`, porque o furo começa na borda.
`y`	Posição no eixo Y. Deve ser `0` quando `direction` é `YP`.
`z`	Posição do furo na espessura da peça, entre `0` e a espessura. É a espessura menos a distância do centro do furo até a face interna.
`depth`	Profundidade do furo.
`diameter`	Diâmetro do furo.
`face`	Sempre `"i"`.

Exemplos de z:

furo no centro da espessura de uma peça de 15 mm: z = 7.5;
furo a 7.5 mm da face interna de uma peça de 25 mm: z = 25 − 7.5 = 17.5.

Furos verticais

Campo	Descrição
`corner`	Canto de referência para `x` e `y` (`0` a `3`).
`x`	Posição do centro do furo no eixo X.
`y`	Posição do centro do furo no eixo Y.
`depth`	Profundidade do furo. Em furo passante, a espessura da chapa.
`diameter`	Diâmetro do furo.
`bolthole`	`true` se o furo é passante (atravessa a peça), como os furos de montagem com parafuso; `false` caso contrário.
`face`	Face em que o furo é feito: `"i"` (interna) ou `"e"` (externa).

Rasgos e rebaixos

Um rasgo é um canal fresado na face da peça, a alguma distância da borda; um rebaixo é o mesmo corte encostado na borda. Os dois servem, por exemplo, para encaixar o fundo de um móvel. São sempre feitos ao longo do lado C2 (segmento 2-3), em todo o comprimento da peça.

furrowMachining e furrowMachiningPair têm a mesma estrutura:

Campo	Descrição
`face`	`"i"` em `furrowMachining` e `"e"` em `furrowMachiningPair`.
`depth`	Profundidade do corte.
`width`	Largura do corte.
`distance`	Distância do corte até a borda C2. Com `0`, o corte é um rebaixo; com valor maior que zero, um rasgo.

furrowMachiningPair é para peças com rasgo ou rebaixo nas duas faces, como divisórias e prateleiras que recebem fundo dos dois lados. A miniatura da peça no Cortecloud mostra só o furrowMachining; o da face externa não aparece nela.

Quando a linha de produção não usina

A usinagem só é aplicada se a linha de produção do serviço tiver máquina de usinagem. Se não tiver, as peças são criadas sem usinagem: o Cortecloud guarda o conteúdo de machining do arquivo, mas não o aplica às peças nem o cobra no orçamento.

Dúvidas

Dúvidas técnicas sobre o formato do arquivo: suporte@serrabits.com.br.
